方鋼超聲波在線自動探傷設備

方鋼超聲波在線自動探傷設備

方鋼超聲波在線自動探傷設備介紹:

本設備可根據買方需求定制生產,設備屬于方鋼在線超聲自動檢測設備,采用超聲波——局部水浸法探傷,適用于寬度:140mm,170mm方鋼探傷。系統采用計算機控制與信號實時采集處理相結合技術,利用多通道數字探傷儀在高速計算機的支持下,實現自動檢測缺陷,自動評估缺陷,顯示并記錄(缺陷)回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。


本款設備為 8 通道同時探傷,通過傳動輥輪將方鋼傳送至探傷區域,傳感器檢測到方鋼后下方水箱抬起,2 組 4 通道超聲探頭在水箱中交錯半個通道的覆蓋,使通道呈品字形排列對方鋼平面部分進行探傷。探傷過程中若方鋼有缺陷,則探傷設備給出噴標信號在方鋼相應部位進行標記。探傷完成后再通過傳動輥將方鋼傳輸至下料區域。本探傷儀器可對檢測結果儲存打印并可回看查詢探傷記錄。


飛泰生產的自動探傷設備具備先進性、自動化程度高、檢測速度快、抗干擾能力強、判斷準確等諸多優點,整體技術處于國內先進水平。


方鋼探傷檢測規格要求:

方鋼規格:140*140mm,170*170mm

方鋼長度:2-5 米


超聲波探傷儀詳細參數:

主機類型:工業級 PC 機

工作電壓:220V/50HZ

T 以太網絡 T:100M/ 1Gbit 自適應

通道總數 T:8 通道

發射脈沖強度:>300V 負尖脈沖

脈沖下降時間:<10ns 標準值

脈沖寬度:25 ns ~ 400ns,步長 25ns

重復頻率:1-5K Hz 每通道

軟閘門:4 個閘門可自由設置,包括跟蹤閘門,進波判傷閘門,失波判傷閘門,測厚閘門

放大/衰減:0 ~100 dB 可調,步長 0.1/1dB(可選前置放大)

工作頻率:0.5 ~ 10 MHz

檢波方式:全檢波、正半波、負半波、射頻可選

靈敏度余量:2.5P20:>50dB

垂直線性:<2.5%

水平線性:<0.5%

采樣頻率:40MHz

探測距離:最大 4800mm(鋼中縱波)

操作系統:Win7/ Win10

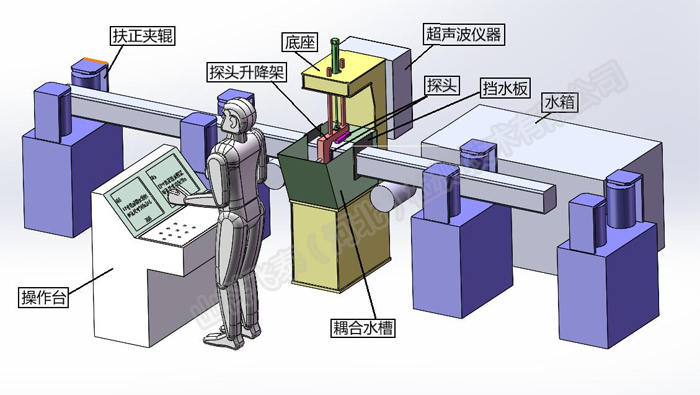

方鋼探傷示意圖


方鋼超聲波自動探傷設備的優點:

(1)探傷儀類型:完全數字化儀器,采用 Win7/Win10 中文操作界面。

(2)設備具有根據方鋼大小不同規格調節檢測方法的能力;

(3)顯示方式: A 型掃描圖像和 B 型掃描圖像顯示。

(4)設備具有自動標記、形成檢驗記錄和報告的功能,存儲系統可存儲檢驗記錄和報告;

(5)設備發現方鋼缺陷時具有聲光報警功能;

(6)探傷儀器應采用先進的相關報警電路技術,能有效抑制探傷現場的外來干擾,提高檢測報警可靠性;

(7)數據采集:具有采集和保存每個通道每次探傷波形的能力。

(8)缺陷記錄:掃差范圍內缺陷深度、位置、數量、波形幅度等數據。


檢測能力、產量詳細計算:

按每天工作 8h(儀器預熱、更換規格減去 1h),一年按 340 天計,探傷速度按 10m/min(除去方鋼之間的時間間隔),設備作業率 90%,設備檢測能力為:m/y ==10X60X7X340X0.9==1285200(米/年)


消耗指標:

⑴電器:探傷設備用電裝機容量約為 5KW,但探傷過程用電為 2KW,其他為輔助設備用電。且在大部分時間不在滿負荷狀態下運行約占 40%,故一天消耗為:2X20X40%==16(度)

⑵水源:干凈的工業用水每天更換一次,大約 1m3

⑶氣體:壓縮空氣一天消耗量為:每分鐘消耗量為:0.05m3/ min   0.05 X 60 X 7= 21m3


方鋼超聲波在線自動探傷設備質保期及售后服務:

方鋼超聲波在線自動探傷設備自設備合格驗收之日起,設備保用期為一年。在保期內,因設備設計或制造等賣方原因造成的損壞,賣方需要立即給予免費修復或更換,此工作一般應在2—3天內完成。


飛泰是一家檢測儀器企業,依托山東省科學院的技術力量,主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史,超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業,均通過國家檢測中心認證,使用可靠,受到客戶的認可和好評。
